PTCR浪涌抑制器

应用范围

主要应用于各类交直流接触器、继电器、电机、电器控制系统等感性负载电路。

电感性电路的开/关会引起过电压,尤其是断开接触器线圈时,导致释放出存储在磁流电路中的电磁能量,会产生过电压和极高的振幅:高达几千伏,会产生高压打火飞弧,严重干扰了电子设备,甚至烧坏了某些敏感性的部件和接触器触点。本产品与接触器线圈并联连接可以迅速有效降低过电压波,抑制与其有关的高频率,保护电子设备和接触器触点。

三相电路用浪涌抑制器使用时,使浪涌抑制器电极引出线U、V、W分别对应交流接触器控制的三相电路U、V、W(x、y、z)对抑制三相电路开、关过程中的高电压、大电弧浪涌,起到吸收和抑制作用,保护电路设备。

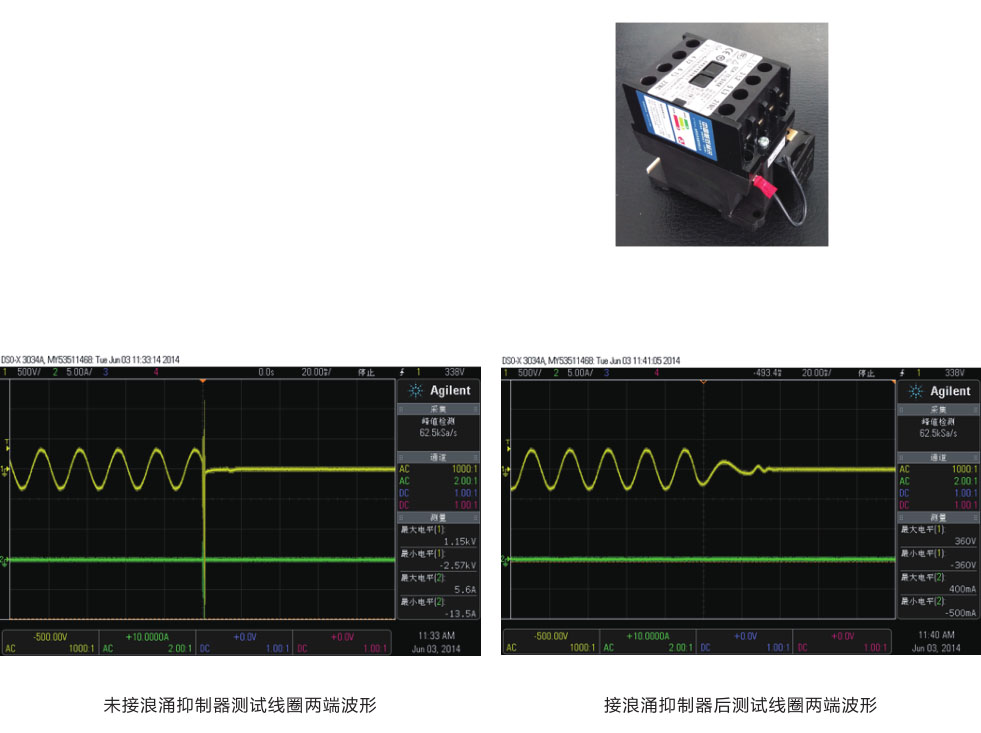

以上波形可明显看出:

(1)当交流接触器线圈没有接入浪涌抑制器测试时,在线圈断电瞬间会有非常高的浪涌电压(近3KV),给控制系统和相关部件运行带来严重隐患;

(2)当交流接触器线圈分别并接我公司设计生产的浪涌抑制器时,在线圈断电瞬间产生的浪涌电压得到了有效的抑制。
