电动汽车、充电桩用PTC热敏电阻

本产品具有耐电压高、耐大电流冲击、瞬态功率大、功耗低、无触点、寿命长等优点,是陶瓷半导体无感电阻,在广泛的上电电路中用以代替水泥电阻、厚膜电阻和线绕电阻,具有长时高压通电不损坏的特点。

应用范围

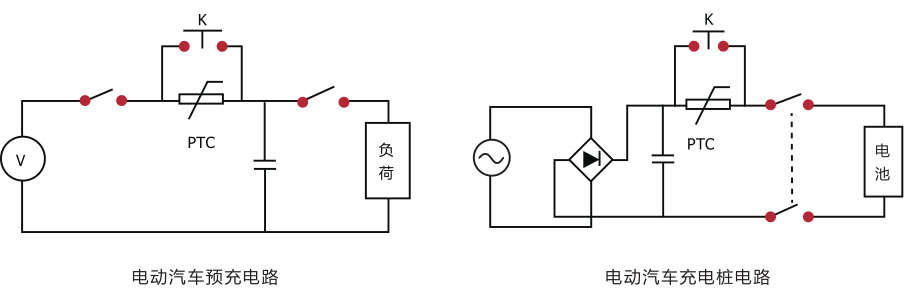

1、上电预充电路用PTC热敏电阻
实现在上电预充电路中的大电流缓冲,防止瞬态电流对大功率容性负载的上电冲击。也适用于随机脉冲能量释放及变频电动机制动。

纯电动汽车是新能源车辆领域的重要部分,其内部都有高压大功率用电设备,在其供电控制板上有大电容,上电瞬间,大电容两端相当于短路状态,在上电回路中增加负载保护器可以很好地控制上电的脉冲浪涌电流,提高上电回路的安全可靠性和使用寿命。

2、新能源汽车充电桩电路

大功率电动汽车充电桩(快速充电模式)的结构框图如图所示,通过电网输入交流电,经过桥式控整流电路整流变成直流电,滤波后提供DC功率,功率变换器经过直直变换输出需要的直流,再次滤波后为电动汽车动力蓄电池充电。
