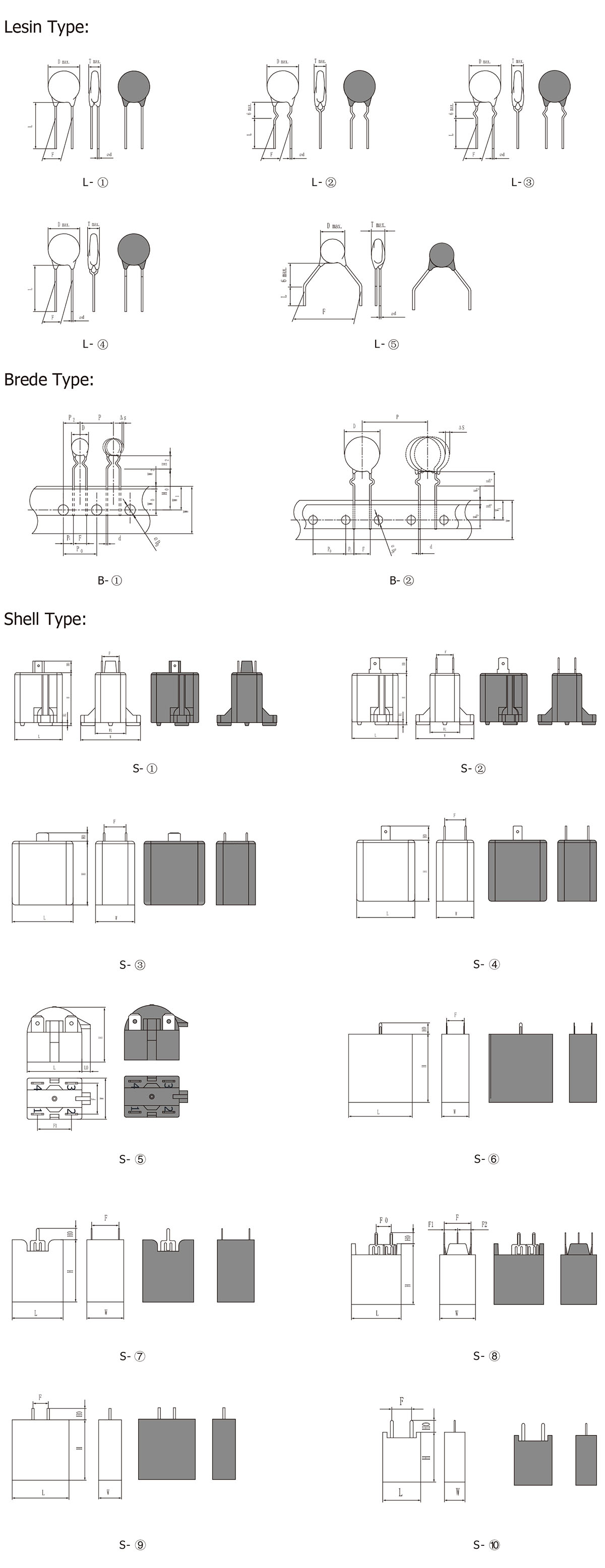

过流保护系列PTC热敏电阻器

过流保护系列PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件。俗称“自恢复保险丝”、“万次保险丝”。它取代传统的保险丝,可广泛用于变压器、开关电源、过流电路等的过电流过热保护。

过流保护系列PTC热敏电阻是一种对异常温度及异常电流自动保护、自动恢复的保护元件。俗称“自恢复保险丝”、“万次保险丝”。它取代传统的保险丝,可广泛用于变压器、开关电源、过流电路等的过电流过热保护。即电路正常时PTC热敏电阻器保证正常工作,电路出现故障时,PTC热敏电阻器迅速动作保护,避免电路中各元器件的损坏,故障排除后电路恢复正常工作。

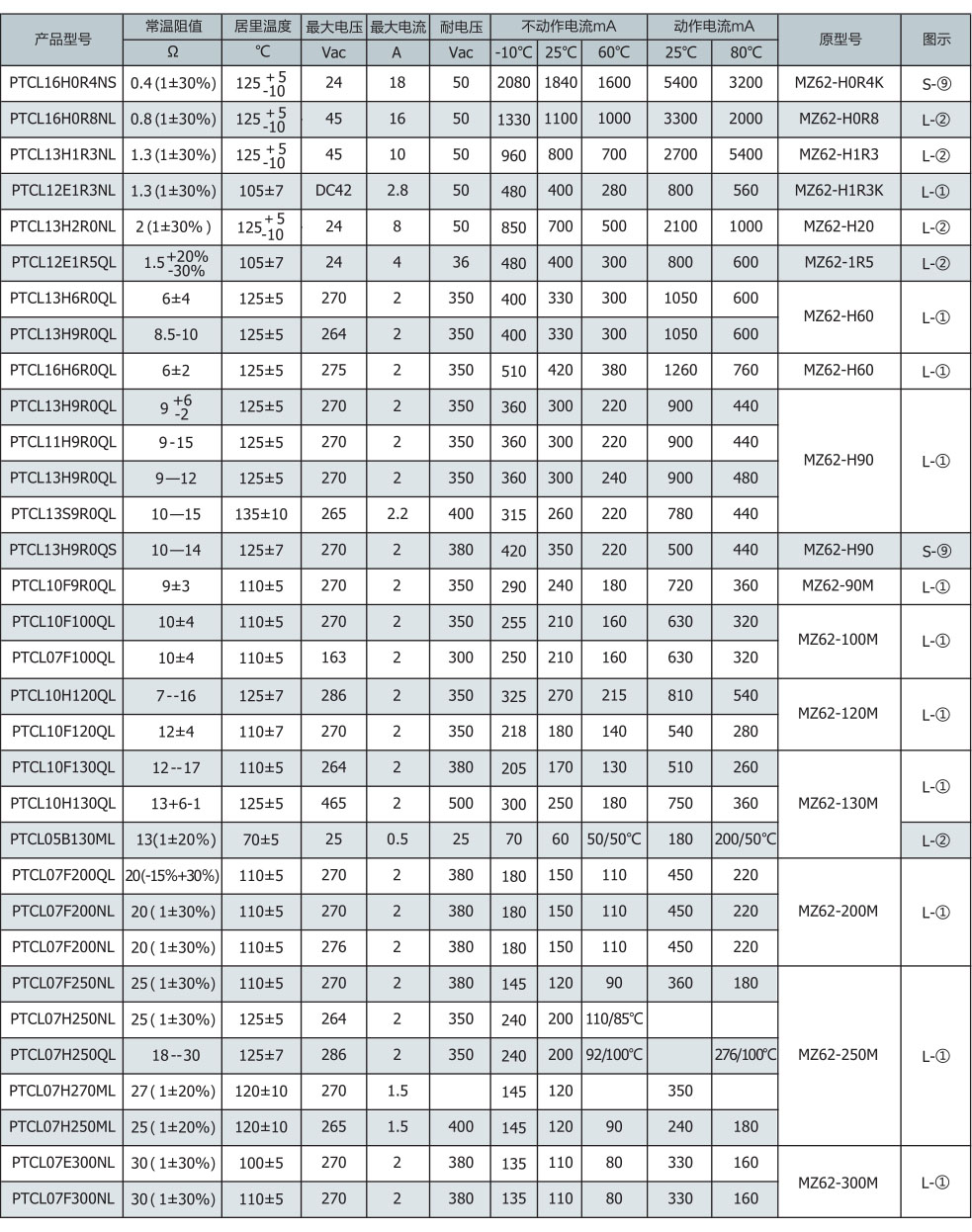

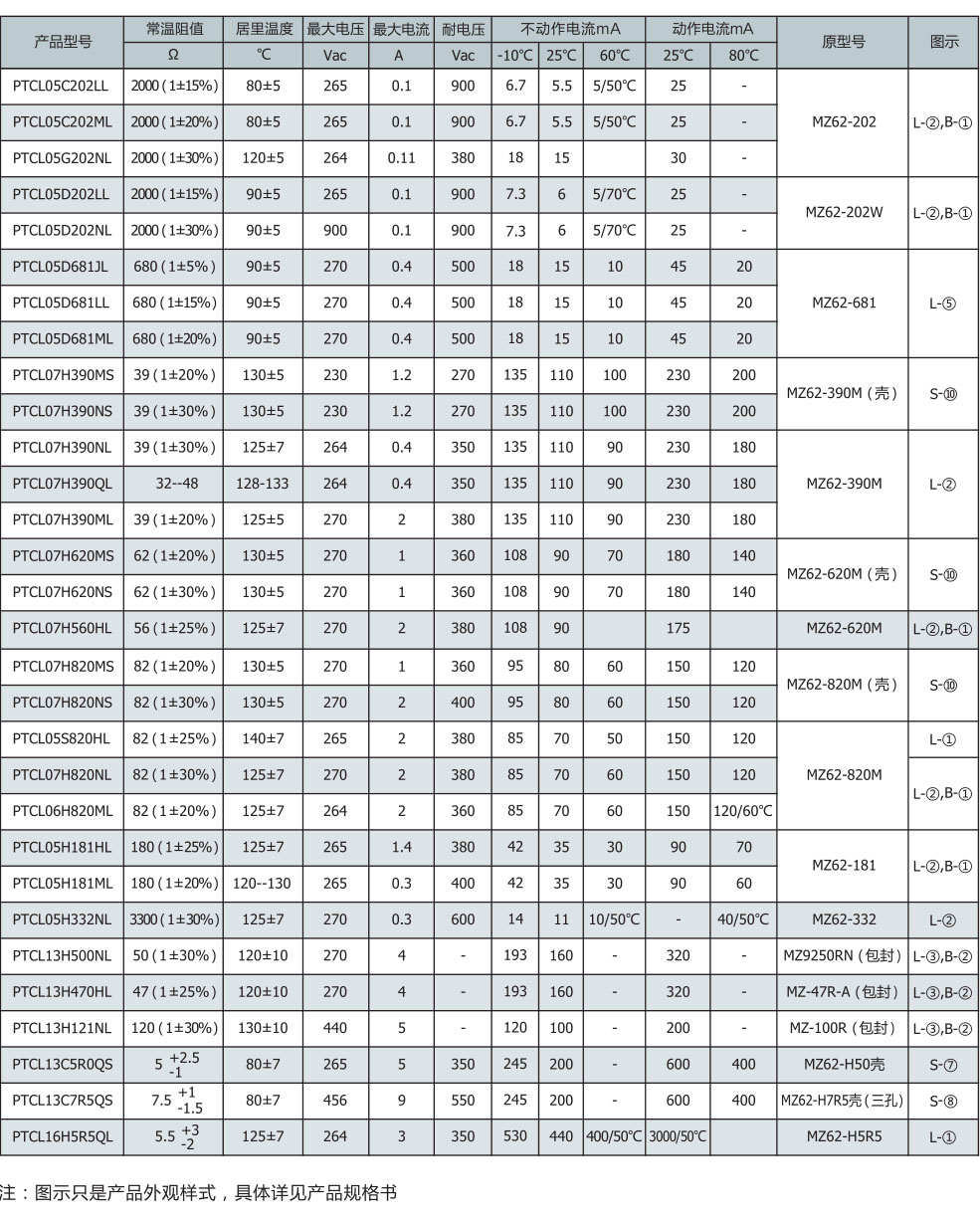

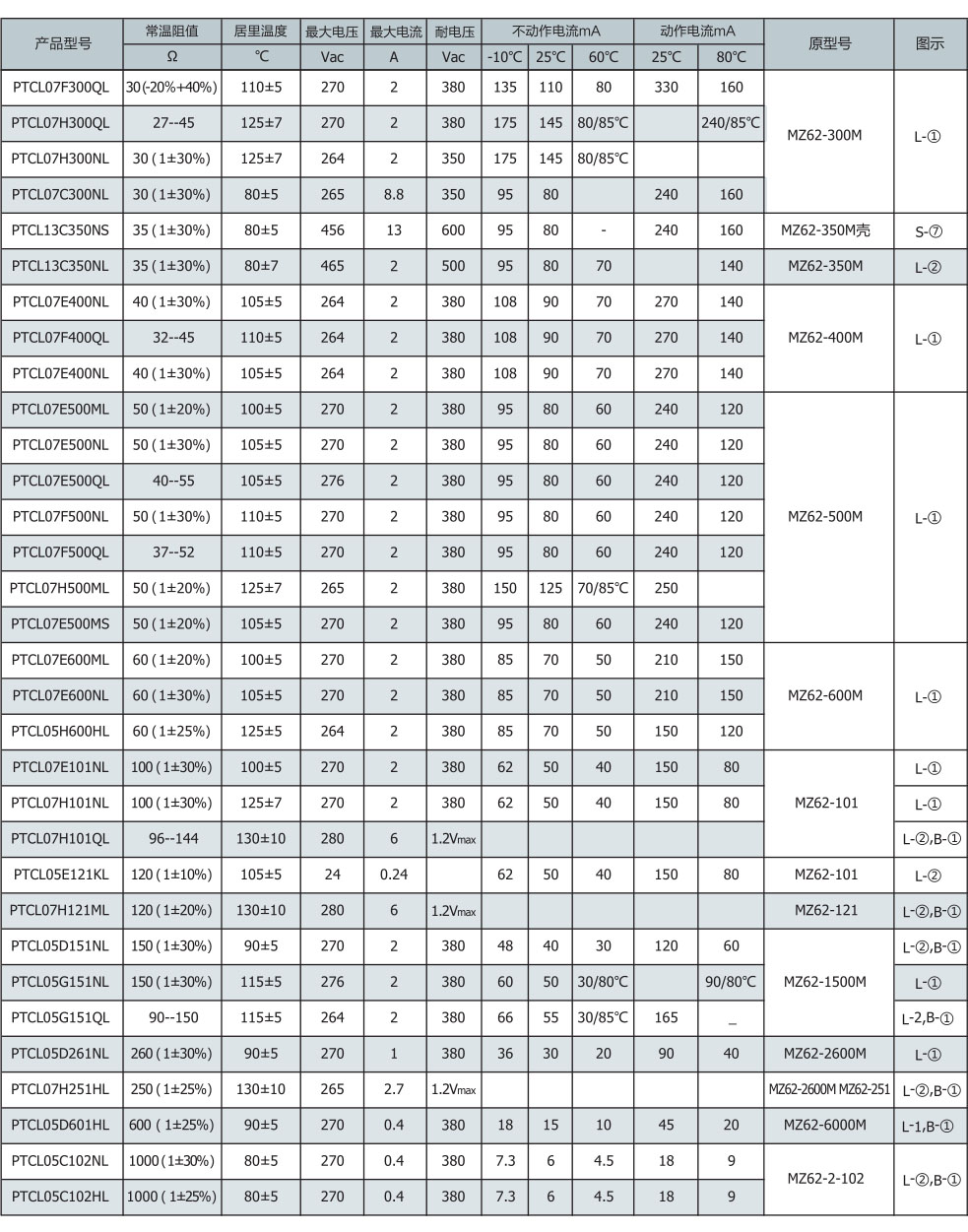

选用过流保护系列PTC热敏电阻作为过流过热保护元件,首先确认线路最大正常工作电流(不动作电流)和过流保护用、PTC热敏电阻安装位置、(正常工作时)最高环境温度、其次是保护电流(动作电流)。

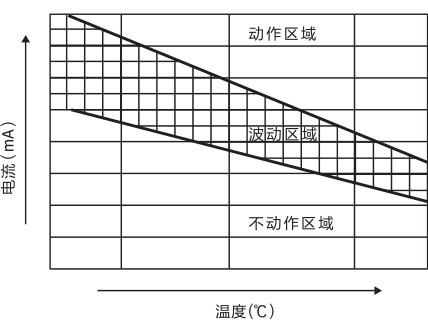

使用环境温度,不动作电流及动作电流三者之间的关系,如下图所示。

面列举几个PTC热敏电阻在过流保护的简单应用:

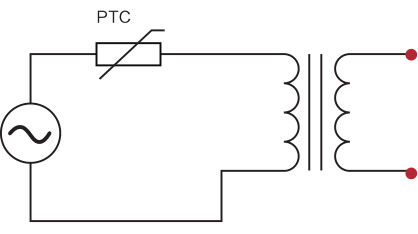

当变压器为输出一路电压时,一般在变压器输入电路中串联在初级线圈中PTC热敏电阻,见下图。

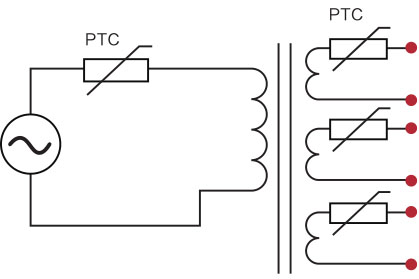

当变压器为多路电压输出时,在变压器初级线圈中串联一个PTC热敏电阻,要满足正常工作,同时要保证当所有次级短路故障时及时动作保护。并在输出端某一路短路不能足以使变压器进入保护状态时,在这些输出电路中分别再加入一个PTC热敏电阻进行单一短路时起到该组次级线圈的保护,见下图。

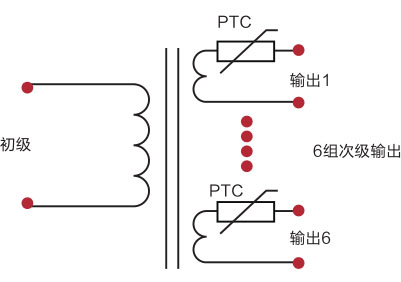

3、当变压器为多路电压输出时,且功率较大,初级线圈中已无法安装PTC热敏电阻实施保护功能,这种情况下,只能在输出端每路输出电路中串接PTC热敏电阻,保证各路各自正常工作和动作保护。见下图。

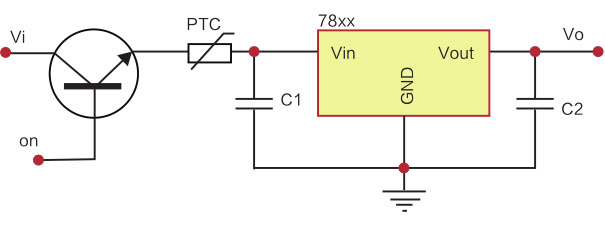

4、当PTC热敏电阻器直接串接在过流电路中,一般低电压电路大多保护稳压块和三极管。见下图。

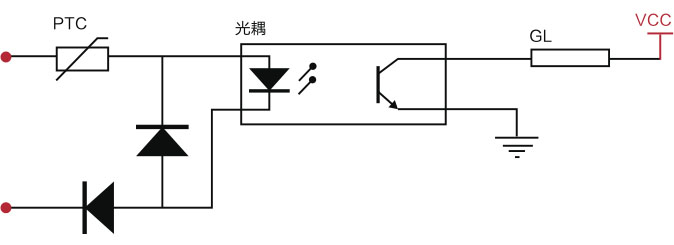

5、当PTC热敏电阻器串接在通讯电路中,通过过电流保护功能和自身的耐电压能力保证故障时电路中光偶不被烧坏,见下图。

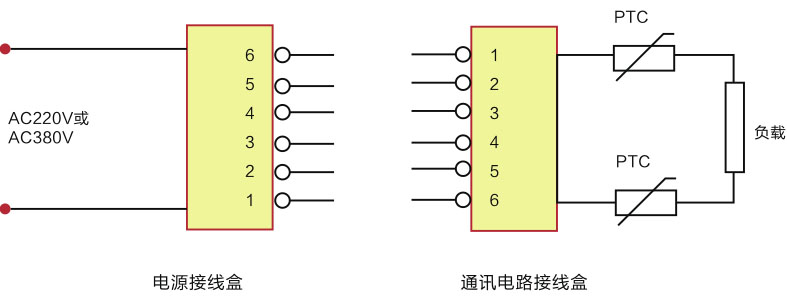

6、在空调安装过程中,误将AC220V或AC380V电源接入了通讯电路中,因通讯电路大都在5V-24V,高电压一旦侵入通讯电路中的许多电子元件将被烧坏击穿。为预防破坏现象发生,在通讯电路输入端的火线和零线中各加入一个过流保护PTC热敏电阻器,达到接错线时快速保护,调整接线后空调恢复正常工作。见下图。
